最近在進行影像辨識的相關專案開發，所以記錄一下學習的過程與筆記~ 只是個人的小小經驗，僅供參考。
影像辨識
影像辨識是AI領域中最常被應用的一塊，如: 車牌辨識、人臉辨識與物件偵測等。
影像資料前處理 是影像辨識中最重要的一環，因訓練通常需要大量資料，且未處理過的圖片資料量大，會使一般DNN模型訓練時間過長、產生overfitting等等問題，所以在訓練前通常會經過圖片濾波、降維等處理。
卷積神經網路(Convolution Neural Networks; CNN)為現今影像辨識最常使用的ML模型，在輸入前幾層神經網路將二維圖片與二維過濾矩陣進行卷積，輸出一個濾波後的圖片，一個CNN模型可能會有好幾層卷積層，目的是盡可能找圖片中重要的特徵。卷積層結束後還會有池化層(pooling layer)將圖片降維、全連接層(DNN)等組成完整的CNN，後續有機會再詳細介紹卷積神經網路的架構 。

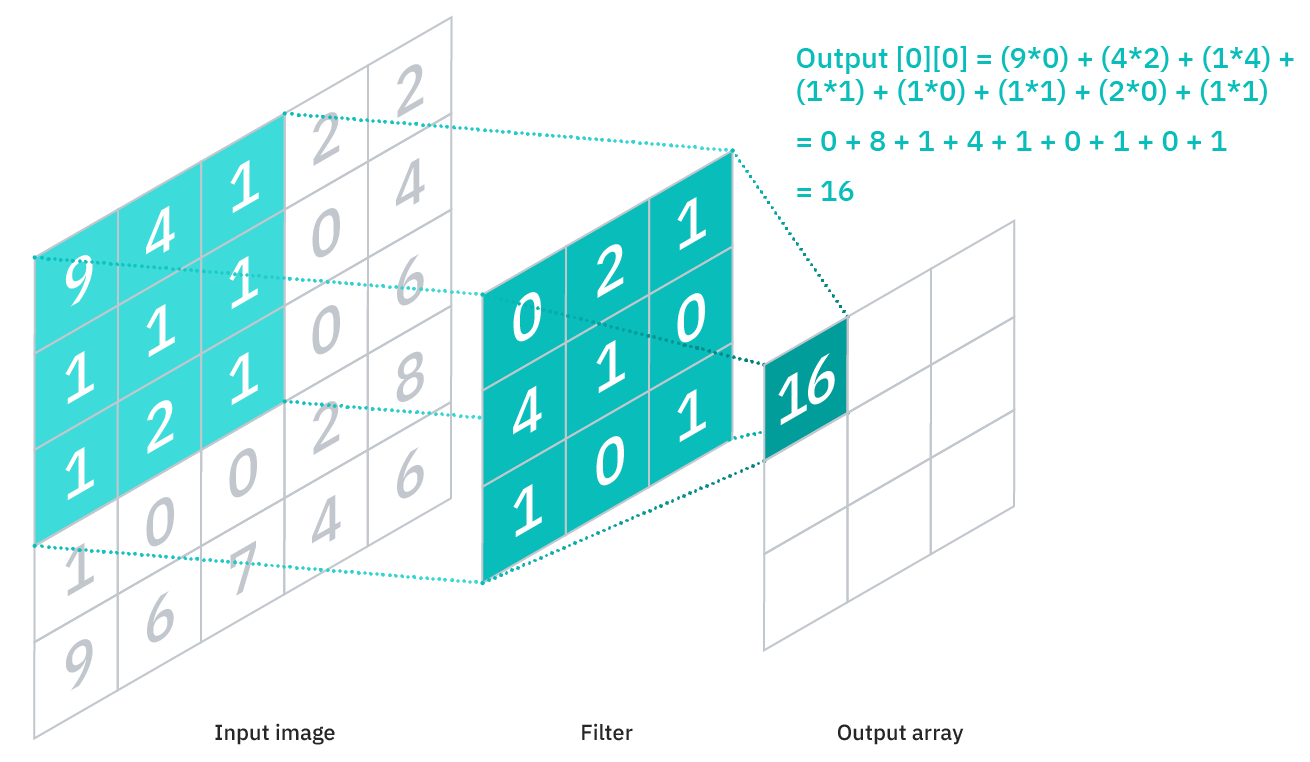

卷積層運作示意圖 Source
影像處理-OpenCV
OpenCV為Intel主導開發的電腦視覺處理套件，支援的語言有C++, Java, Python等等。
以下就先用OpenCV(Python)來進行常見的影像處理:
先用pip安裝opencv的套件
1
pip install opencv-python
import opencv library 與讀取圖片imread()
1
2
3
4
5
6
7
8
9
10
import cv2 as cv
# 讀取圖片檔存入img，第二個參數是讀取的圖片模式
img = cv.imread('hamster.jpg', cv.IMREAD_UNCHANGED)
"""
IMREAD_COLOR 載入型式為8-bit的RGB圖片(預設)
IMREAD_UNCHANGED 除RGB外，alpha透明度也載入
IMREAD_GRAYSCALE 載入型式為灰階
"""
cv.imread讀取到的圖片資料會存成numpy的ndarray型態，便於後續圖像處理運算
1
2
type(img)
# Output: numpy.ndarray
resize()函式可以重新調整影像大小
1
2
# 將圖片重新調整大小-->(256, 256)
img = cv.resize(img, (256, 256))

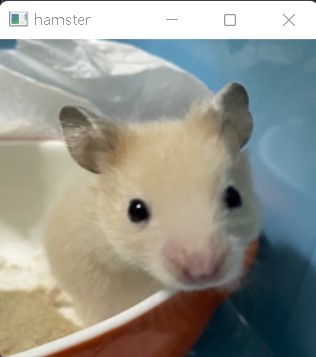

show出圖片視窗
1
2
3
cv.imshow('hamster', img) # 第一個參數為視窗名稱
cv.waitKey() # 等待按鍵關閉圖片循環
cv.destroyWindow('hamster') # 關閉特定圖片視窗

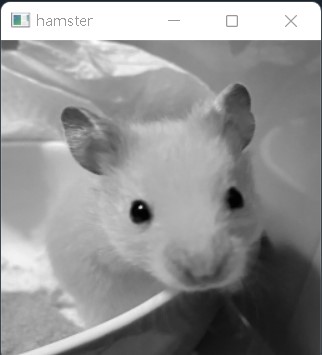

將彩色圖片轉成灰階
1
2
3
4
5
6
# 可以在讀取圖片時，透過**IMREAD_GRAYSCALE** 參數轉換成灰階
img = cv.imread('cvTest.jpg', cv.IMREAD_GRAYSCALE)
# 或是利用cvtColor()函式與COLOR_BGR2GRAY參數進行轉換
img = cv.imread('cvTest.jpg', cv.IMREAD_UNCHANGED)
gray_img = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
常見的圖片處理方法: 模糊化、邊緣化、膨脹、侵蝕
模糊化 (blur)
模糊化常用於去除圖片的雜訊，常見方法有: 平均模糊化、高斯模糊化。
OpenCV要實現平均模糊化可使用
blur()函式1
img = cv.blur(img, (5, 5)) # 第二個參數為模糊化kernel矩陣大小，越大模糊效果越好
高斯模糊化與平均模糊化差別在於kernel矩陣的權值為常態分布，使用高斯模糊可以讓影像較不容易失真，在OpenCV中引用
GaussianBlur()函式1 2
img = cv.GaussianBlur(img, (7, 7), 3) # 第二個參數也是kernal矩陣大小，大小值須為奇數 # 第三個參數為矩陣權值標準差，越大模糊加權越大，效果越好

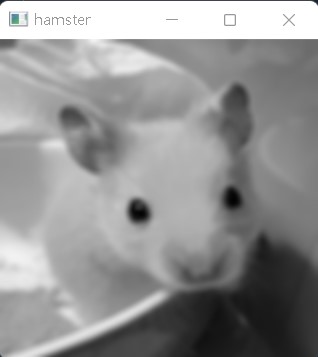

![OpenCV_blurImg.jpg]()
邊緣化 (邊緣偵測 edge detection)
顧名思義就是將影像的邊緣特徵凸顯出來，引用
Canny()函式1 2 3 4 5
# 第二、三參數為判斷是否為邊緣的閥值 # 低於第二參數不產生邊緣，高於第三參數一定產生邊緣 # 介於兩者之間會由演算法判斷 img = cv.Canny(img, 50, 120)

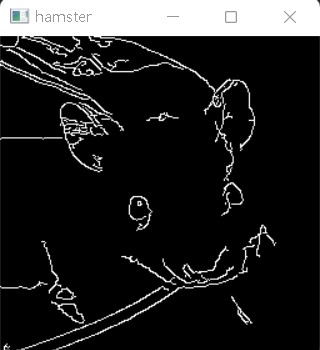

![OpenCV_CannyImg.jpg]()
在進行邊緣化前通常會先將圖片模糊化，避免將過多邊緣雜訊
1 2
img = cv.GaussianBlur(img, (7, 7), 3) img = cv.Canny(img, 50, 120)

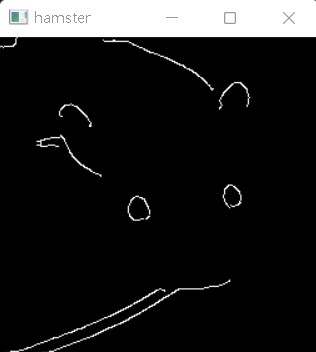

![OpenCV_CannyImg1.jpg]()
只剩眼睛跟耳朵的輪廓了… XD
膨脹 (dilate)
膨脹可以想像成將影像較高的灰階值(較白、較亮)進行擴張，將圖片較亮的地方會變大，使用OpenCV的
dilate()函式實現1 2 3
# 先設定kernel，越大效果越好 kernel = np.one((3, 3), dtype="uint8") img = cv.dilate(img, kernel)

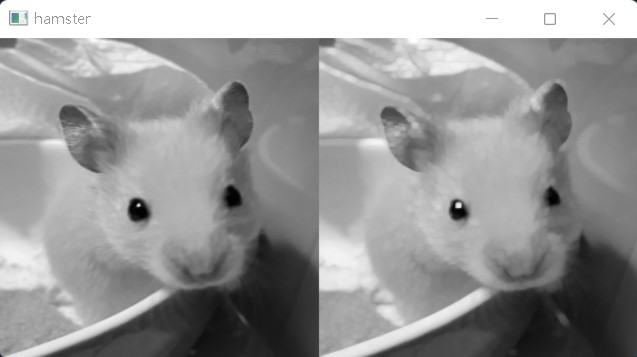

![OpenCV_dilateImg.jpg]()
倉鼠眼睛的小白點變大了~
侵蝕 (erode)
侵蝕剛好跟膨脹相反，影像中較低的灰階值會進行擴張(被黑暗侵蝕的感覺@@)，可使用OpenCV的
erode()函式實現1 2 3
# 一樣需先設定kernel，越大效果越好 kernel = np.one((3, 3), dtype="uint8") img = cv.erode(img, kernel)

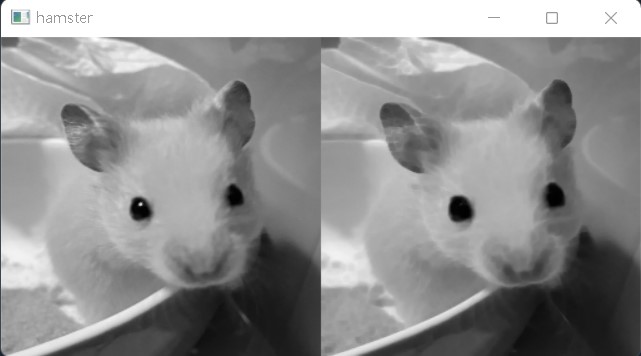

![OpenCV_erodeImg.jpg]()
倉鼠的眼睛變更黑了(有點可怕XD)
影像做完適當的前處理後，更能凸顯重要的特徵，增加影像辨識的成功率。後續將會再繼續說明建立影像辨識模型的方法~
